ＰＩＣにプログラムを書き込む

PICの書込むに為に、前回作って置いたPICライターをパソコンとケーブルで繋ぎ、Ｗｉｎ Ｐｉｃを起動します。
ＰＩＣライターにＰＩＣをセットする位置とスライドスイッチの位置は、今回使用するPIC18F2550の場合は、この位置になります。
使用するデバイスによって、侵入の位置とスライドスイッチの位置が違うので、間違えると最悪の場合、PICが壊れるので十分注意する必要が在ります。

因みに、ＷｉｎＰｉｃは、日本語版がＥＮＧ３さんのページからダウンロードする事が出来ます。
http://feng3.nobody.jp/winpic/index.html
デバイス挿入位置とスライドスイッチの位置については、ＥＮＧ３さんのページに解説があります。
http://feng3.nobody.jp/pgm5v2/index.html
デバイス挿入位置をPDFで確認する事も出来ます。
ＷｉｎＰｉｃのセットアップについては、TochinさんのHPを参考にしました。

Win Pic起動後の状態を確認します。

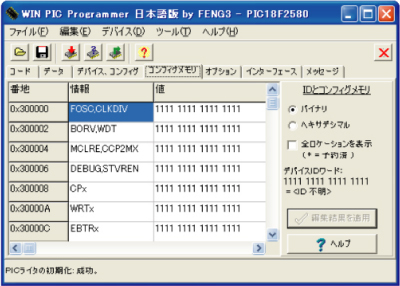

コンフィグメモリの状態

デバイスコンフィグの状態
デバイスがPIC18F2550になっている事を確認して置きます。

PIC18F2550をWin Picに読み込みます。

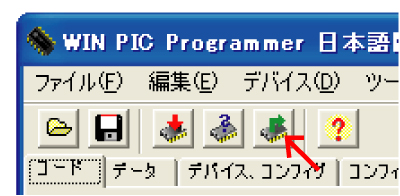

緑の矢印をクリックします。

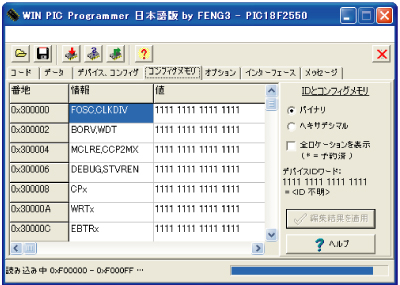

読み込み中です。

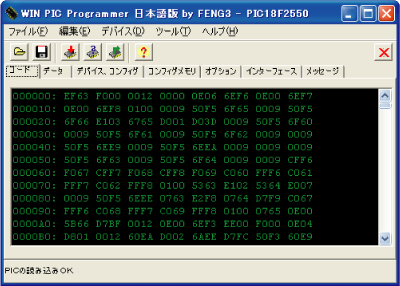

PICの読み込みOKと表示されました。

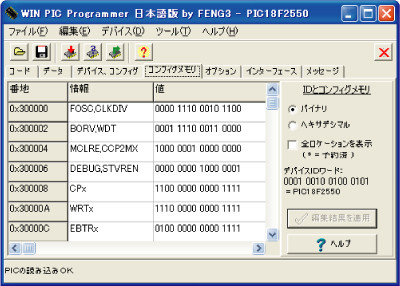

デバイスIDワードの所にPIC18F2550と表示されてます。
値のところの数字を見ると変わっているのが解ります。

デバイスコンフィグの所もいろいろと変わってます。

LED点灯プログラムをWin PICに読み込みます。
Hexファイルを読み込む事になります。
「メニュー」→「読み込む」をクリック

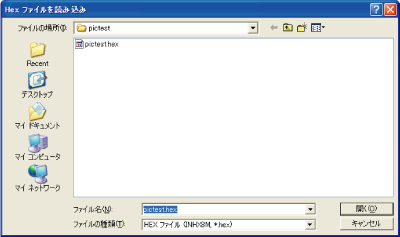

「pictest.hex」を選択して開くをクリック

コードのところに数字が出てきました！
これがPICに書き込むプログラムになります。
この時点でPICには、まだ何も書かれていません。

コンフィグメモリのところも変わっているようです。

コンフィグデバイスも確認すると…
変わってますね！

いよいよ、PICにプログラムを書き込みます！

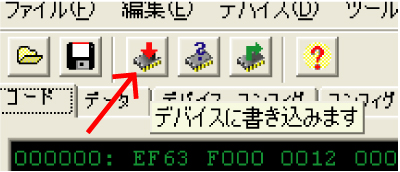

この赤い矢印のボタンをクリックすると、書込みが始まります。

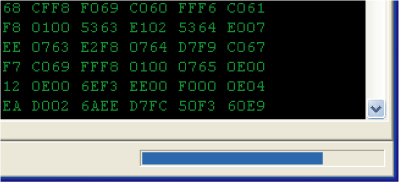

書き込み中…

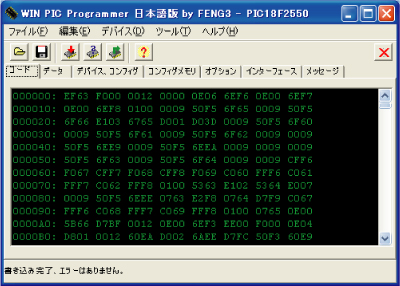

「書込み完了、エラーはありません。」と表示されています。
ＰＩＣに書込みが出来た、と言う事のようです。

ＣＤｉ進角のプロジェクトは、まだまだ先が長そうですが、ガンバリマス！！

次は、回路を組んでＬＥＤを点灯させます。
